我們知道，導線的載流量與導線截面有關，也與導線的材料、型號、敷設方法以及環境溫度等有關，影響的因素較多，計算也較復雜。

各種導線的載流量通常可以從手冊中查找。但利用口訣再配合一些簡單的心算，便可直接算出，不必查表。

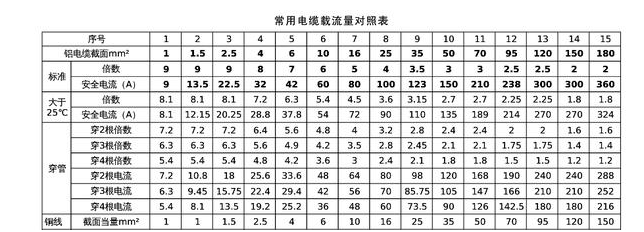

一、通過電纜載流量表選擇

二、導線載流量的計算口訣

1、口訣 鋁芯絕緣線載流量與截面的倍數關系

10下五，100上二；

25，35，四、三界；

70、95，兩倍半；

穿管、溫度，八、九折；

裸線加一半；

銅線升級算。

2. 說明 口訣對各種截面的載流量（安）不是直接指出的，而是用截面乘上一定的倍數來表示。為此將我國常用導線標稱截面（平方毫米）排列如下：

1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……

(1)第一句口訣指出鋁芯絕緣線載流量（安）、可按截面的倍數來計算。口訣中的阿拉伯數碼表示導線截面（平方毫米），漢字數字表示倍數。把口訣的截面與倍數關系排列起來如下：

對于1.5、2.5、4、6、10mm2的導線可將其截面積數乘以5倍。

對于16、25mm2的導線可將其截面積數乘以4倍。

對于35、50mm2的導線可將其截面積數乘以3倍。

對于70、95mm2 的導線可將其截面積數乘以2.5倍。

對于120、150、185mm2的導線可將其截面積數乘以2倍。

現在再和口訣對照就更清楚了，口訣“10下五”是指電線截面在10以下，電線載流量都是截面數值的五倍。“100上二”（讀百上二）是指電線截面100以上的電線載流量是電線截面數值的二倍。電線截面為25與35是四倍和三倍的分界處。這就是口訣“25、35，四三界”。而電線截面70、95則為二點五倍。從上面的排列可以看出：除10以下電線及100以上電線之外，中間的導線截面是每兩種規格屬同一種倍數。

例如鋁芯絕緣電線，環境溫度為不大于25℃時的電線載流量的計算：

當電線截面為6平方毫米時，算得載流量為30安；

當電線截面為150平方毫米時，算得載流量為300安；

當電線截面為70平方毫米時，算得載流量為175安；

從上面的排列還可以看出：倍數隨截面的增大而減小，在倍數轉變的交界處，誤差稍大些。比如電線截面25與35是四倍與三倍的分界處，電線25屬四倍的范圍，它按口訣算為100安，但按手冊為97安；而35則相反，按口訣算為105安，但查表為117安。不過這對使用的影響并不大。當然，若能“胸中有數”，在選擇導電線線截面時，25的不讓它滿到100安，35的則可略為超過105安便更準確了。同樣，2.5平方毫米的導電線位置在五倍的始端，實際便不止五倍（最大可達到20安以上），不過為了減少電線內的電能損耗，通常電流都不用到這么大，手冊中一般只標12安。

（2）后面三句口訣是對條件改變的處理，。“穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的）電線，計算后，再打八折；若環境溫度超過25℃，計算后再打九折，若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。

關于環境溫度，按規定是指夏天最熱月的平均最高溫度。實際上，溫度是變動的，一般情況下，它影響電線載流并不很大。因此，只對某些溫車間或較熱地區超過25℃較多時，才考慮打折扣。

例如對鋁心絕緣線電線在不同條件下載流量的計算：

當截面為10平方毫米電線穿管時，則電線載流量為10×5×0.8═40安；若為高溫，則電線載流量為10×5×0.9═45安；若是穿管又高溫，則電線載流量為10×5×0.7═35安。

（3）對于裸鋁線電線載流量，口訣指出“裸線加一半”即計算后再加一半。這是指同樣截面裸鋁線與鋁芯絕緣線比較，電線載流量可加大一半。

例如對裸鋁電線載流量的計算：

當截面為16平方毫米時，則載流量為16×4×1.5═96安，若在高溫下，則載流量為16×4×1.5×0.9=86.4安。

(4)對于銅導線的載流量，口訣指出“銅線升級算”，即將銅導線的的截面排列順序提升一級，再按相應的鋁線條件計算。

例如截面為35平方毫米裸銅線環境溫度為25℃，載流量的計算為：按升級為50平方毫米裸鋁電線即得50×3×1.5=225安.

對于電纜，口訣中沒有介紹。一般直接埋地的高壓電纜，大體上可直接采用第一句口訣中的有關倍數計算。比如35平方毫米高壓鎧裝鋁芯電纜埋地敷設的載流量為35×3=105安。95平方毫米電線電纜的約為95×2.5≈238安。

三、電纜載流量估數口訣

2.5下乘以九，往上減一順號走。

三十五乘三點五，雙雙成組減點五。

條件有變加折算，高溫九折銅升級。

穿管根數二三四，八七六折滿載流。

1、說明，本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表可以看出：倍數隨截面的增大而減小。

2、“2.5下乘以九，往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5mm導線，載流量為2.5×9＝22.5(A)。從4mm及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減1，即4×8、6×7、10×6、16×5、25×4。

另外如果按室內記住電線6平方毫米以下的銅線，每平方電流不超過10A就是安全的，從這個角度講，你可以選擇1.5平方的銅線或2.5平方的鋁線。

10米內，導線電流密度6A/平方毫米比較合適，10-50米，3A/平方毫米，50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。從這個角度，如果不是很遠的情況下，你可以選擇4平方銅線或者6平方鋁線。

如果真是距離150米供電（不說是不是高樓），一定采用4平方的銅線。

導線的阻抗與其長度成正比，與其線徑成反比。請在使用電源時，特別注意輸入與輸出導線的線材與線徑問題。以防止電流過大使導線過熱而造成事故。

3、“三十五乘三點五，雙雙成組減點五”，說的是35mm的導線載流量為截面數的3.5倍，即35×3.5＝122．5(A)。從50mm及以上的導線，其載流量與截面數之間的倍數關系變為兩個兩個線號成一組，倍數依次減0.5。即50mm、70mm導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2.5倍，依次類推。

4、“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如2.5平方毫米銅芯線等于4平方毫米鋁芯線，4平方毫米銅芯線等于6平方毫米鋁芯線，6平方毫米銅芯線等于10平方毫米鋁芯線。

三相四線制電線電纜中的零線截面，通常選為相線截面的1/2左右。當然也不得小于按機械強度要求所允許的最小截面。在單相線路中，由于零線和相線所通過的負荷電流相同，因此零線截面應與相線截面相同。

四、根據公式選擇

1、鋁線，截面積S等于功率P除以3.5乘以220，即：S=P/3.5X220

2、銅線，截面積S等于功率P除以5乘以220伏，即：S=P/5X220

例:1千瓦(KW)的功率用多大平方的鋁線或銅線?

解:

鋁線=1000/3.5X220=1000/770=1.298平方毫米.選1.5平方的鋁線。

銅線=1000/5X220=1000/1100=0.9平方毫米.選1平方的銅線。

五，根據電流密度選擇導線

J=I/S，

式中：

S----電線截面積（平方毫米）

I------電流（安培）

J-----電流密度（A/平方毫米）

1平方毫米的銅線允許通過的電流是6A，

2.5平方毫米的銅線允許通過的電流是15A，

120平方毫米的銅線允許通過的電流是280A。

例：某照明

電路的電流是21A，

問應采用多粗的銅導線？

解：S=I/J=21/6=3.5平方毫米的銅線，因為常用的導線沒有3.5平方毫米的線，所以選4平方的銅導線。

另外10平方以下的線，6平方X6，4平方X7，2.5平方X8，1.5平方X9，1平方X10。
